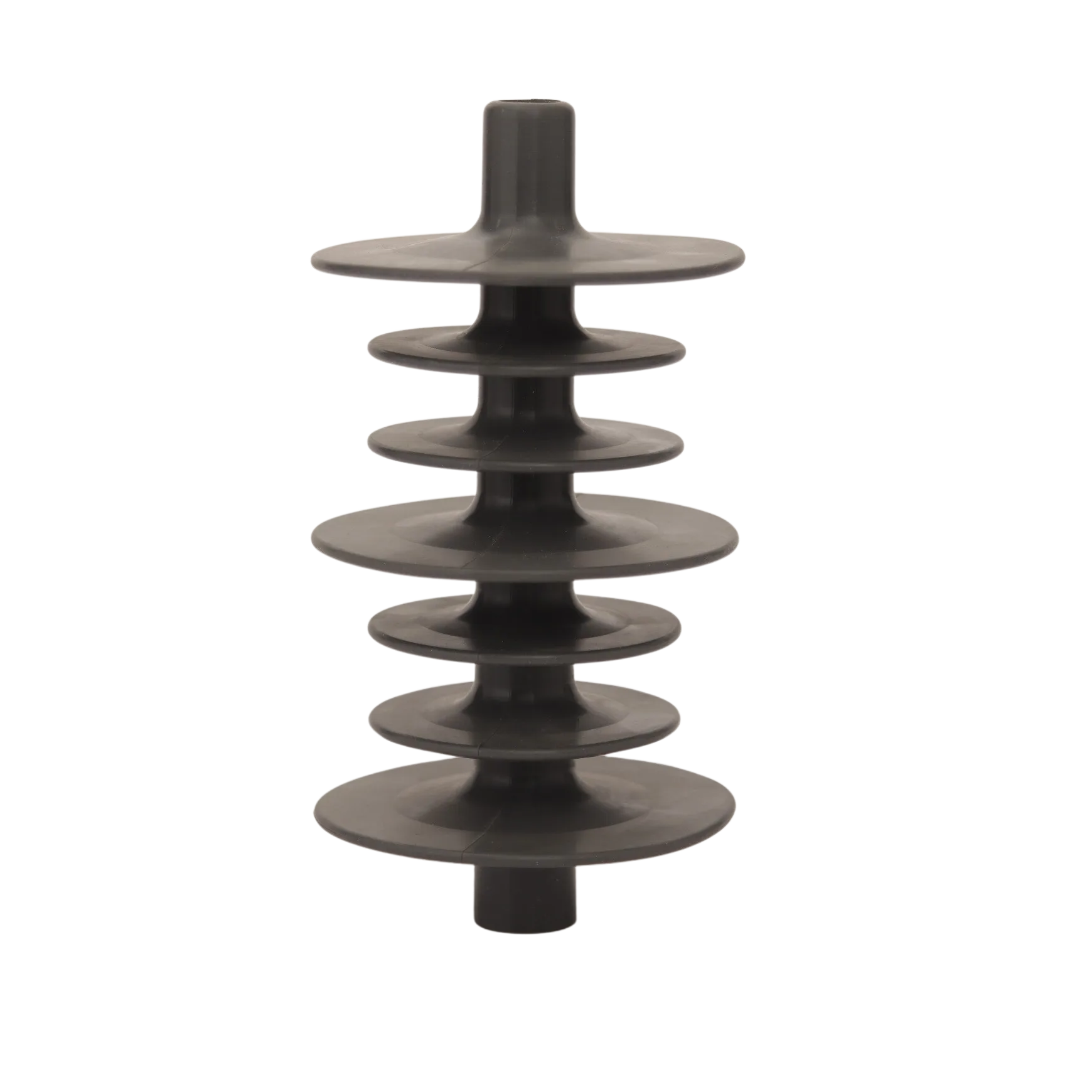

PQT 系列
產品用途
預鑄型電纜終端接頭是用於端接電纜末端的專用連接器。
這些接頭因其耐用性、可靠性和易於安裝而在配電系統中受到廣泛使用。
產品規格
| 額定電壓 | 15kV, 25kV |
|---|---|
| 產品代號 | PQT04, PQT07 |
| 產品屬性 | 終端接頭 |
技術規格
特色說明：
- 符合 IEEE Std 48 桿上型、亭置式室內、室外變壓器、開關電纜配件的規範要求。
- 高耐候性：應用 EPDM 高分子聚合物和高防污原料，設計用於承受極端的環境條件，使其適合戶外安裝。
- 裝配簡單，減少安裝時間，節省人工成本。
Table 1 – 電氣特性
| 電壓等級 | 15kV級 | 25kV級 |
| 操作電壓 | ||
| 相對地(最大) | 9.5kV | 16kV |
| 耐電壓等級 | ||
| 交流耐電壓(乾式): 60赫茲, 60 秒 | 50kV | 65kV |
| 交流耐電壓(乾式): 60赫茲, 6 小時 | 45kV | 55kV |
| 交流耐電壓(濕式): 60赫茲, 10 秒 | 35kV | 60kV |
| 直流耐電壓(乾式): 15分鐘 | 75kV | 105kV |
| 衝擊耐電壓測試 | ||
| 正負波 | 110kV | 150kV |
| 局部放電測試 | ||
| < 5pC | 13kV | 21.5kV |
| 型號 | PQT04 | PQT07 |
| 絕緣碟數量 | 5 | 7 |
Table 2 – 配件資訊
| 產品型號 | 標準配件資訊 | 數量 |
EOW220R EOW220F EOW320R EOW320F | 應力椎 | 1 |
| 壓接端子 | 1 | |
| #15 AWG 度席軟銅線 | 1 | |
| 矽油膏 | 1 | |
| 無塵紙 | 1 | |
| 使用說明書 | 1 |
