25KV 500MCM電纜直線接頭

25KV 500MCM電纜直線接頭


  • 屬性:電纜接頭

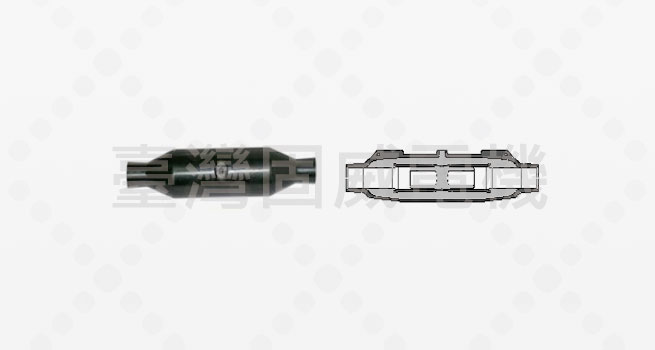

固威電機設計製造電纜直線接頭,具完全遮蔽,完全防水與良好的機械和電氣特性,適合用於地下人孔或直埋電纜的直路接續。此電纜直線接頭主體係以聚乙烯化合物 (EPDM) 為絕緣層及內外半導電層,一體模鑄成直線接頭主體,適合所指定電纜或類似交連PE電力電纜直線接續用途。

所有固威製造的直線接頭均依照 IEEE Standard 404 之標準設計、測試其局放、工頻交流耐壓、雷擊電壓與熱循環負載等功能。

技術指標

電壓等級 15kV級 25kV級
額定相間電壓 max. 14.4kV 26.3kV
額定相對地電壓 max. 8.7kV 14.4kV
衝擊耐壓1.2×50μS 全波,峰值 110kV 150kV
最小電暈消失基準 電壓/最大放電量 13kV/3pC 22kV/3pC
交流耐壓 50Hz or 60Hz rms 1分鐘 35kV 52kV
直流耐壓 15分鐘 – 70kV – 100kV
長時間耐壓 50Hz or 60 Hz 5分鐘 39kV 65kV
5小時 31kV 50kV
型號 (N:尺寸碼1~4) GW-DCS16N GW-DCS26N
