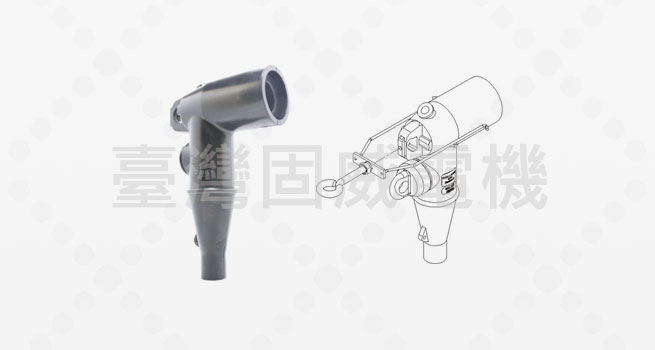

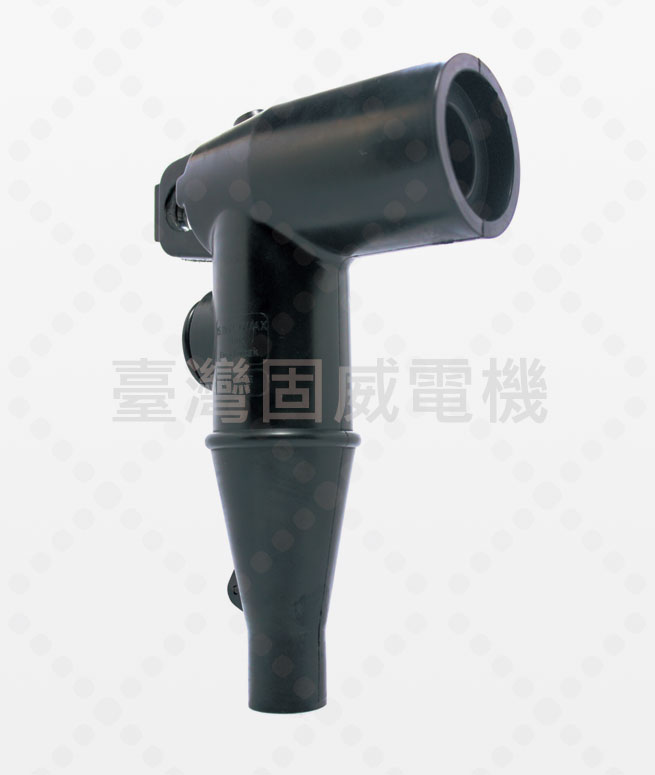

固威電機設計製造的負載不可切肘型頭對地下配電系統的中壓電纜與設備提供了安全便利的連接方法。
配合接頭配件使用時，在電力系統操作時可達完全遮蔽、完全防水及隔離之功能。
所有固威製造的肘型端頭均依照 ANSI/IEEE Standard 386-2006, Separable Insulated Connector Systems for Power Distribution Systems above 600 Volts. 之標準測試其局放、工頻交流耐壓、雷擊電壓與熱循環負載等功能。
技術指標
| 額定電壓與電流值 | 15kV Class | 25kV Class |
|---|---|---|
| 適用配電系統電壓 | ||
| 最高：相對相 | 14.4kV | 26.3kV |
| 最高：相對地 | 8.3kV | 15.2kV |
| 耐電壓 | ||
| 交流：50Hz or 60Hz, 60秒 | 34kV | 40kV |
| 直流：15分鐘 | 53kV | 78kV |
| 耐雷擊電壓 | ||
| 1.2 x 50μs 全波、峰值 | 95kV | 125kV |
| 電暈消失基準 | ||
| 電壓/最大放電量 | 11kV/3pc 以下 | 19kV/3pc 以下 |
| 最大連續負載電流 | 200AMP | |
| 耐對稱暫態電流 | 10kA sym. For 10 cycles (0.17s) | |
| 型號 (N:尺寸碼 1~4) | GW-DEB12N | GW-DEB22N |
| 註：15kV與25Kv共用同一型式。 | ||
