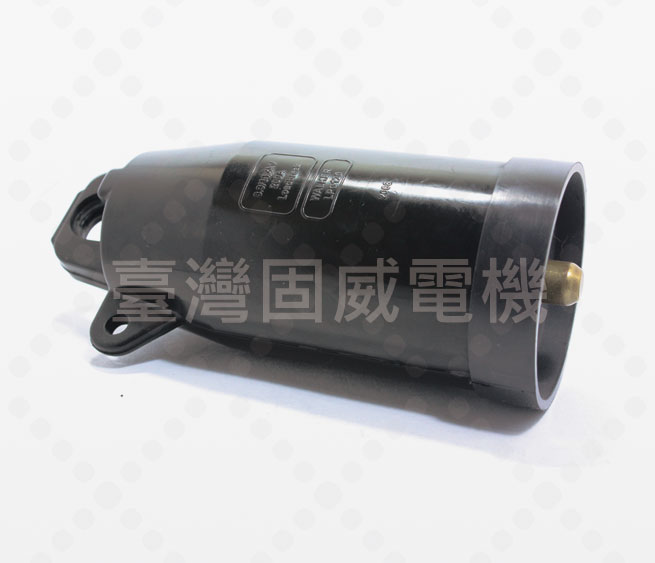

25kV 200A LB插頭封套

25kV 200A LB插頭封套


  • 屬性:電纜接頭

固威電機設計製造的負載可切插頭封套符合ANSI/IEEE Standard 386所有要求,對供電中之15/25KV負載可切介面提供了絕緣、完全遮蔽及防水功能,同為同樣符合ANSI/IEEE Standard 386之8.3/14.4KV 或 15.2/26.3 KV 負載可切套管井、手提式旁路裝置及連接端頭等.之裝置,提供暫時性或永久性覆蓋。

插頭封套之接地耳接上地線時,其EPDM半導電性遮蔽層將使封套表面保持接地電位。所有固威製造的插頭封套均依照 ANSI/IEEE Standard 386-2006, Separable Insulated Connector Systems for Power Distribution Systems above 600 Volts. 之標準測試其局放、工頻交流耐壓、雷擊電壓與熱循環負載等功能。

技術指標

額定電壓與電流值 15kV Class 25kV Class
適用配電系統電壓
最高:相對相 14.4kV 26.3kV
最高:相對地 8.3kV 15.2kV
耐電壓
交流:50Hz or 60Hz, 60秒 34kV 40kV
直流:15分鐘 53kV 78kV
耐雷擊電壓
1.2 x 50μs 全波、峰值 95kV 125kV
電暈消失基準
電壓/最大放電量 11kV/3pc 以下 19kV/3pc 以下
最大連續負載電流 200AMP
耐對稱暫態電流 10kA sym. For 10 cycles (0.17s)
型號 GW-LPC120 GW-LPC220
