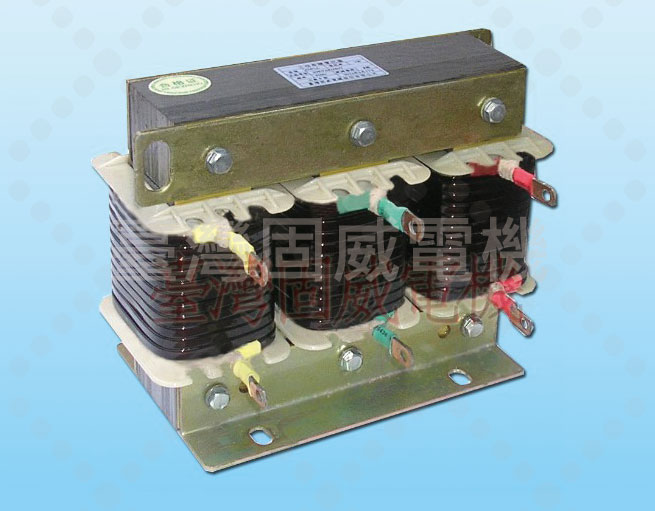

產品用途
GWELL系列串聯電抗器與補償電容器串聯，對穩態性諧波構成串聯諧振，起抑制諧波或濾除某次諧波作用，保障無功補償設備及其它電氣設備正常運行。
特徵性能
- 整體真空浸漆，絕緣度高
- 超載能力高，高線性度
- 120°C超溫保護
- 熱性能高
- 附帶聯接導線
- 損耗功率低
技術參數
- 技術標準：VDE0550/0532，IEC76
- 額定電壓：100V-660V，50Hz 60HZ
- 額定功率：0.1-100Kvar
- 電抗率：5%，7%，13.5%
- 參數誤差：±2.5%
- 冷卻方式：自然冷卻
- 防護等級：IPOO (室內)
串聯電抗器參數及外形尺寸

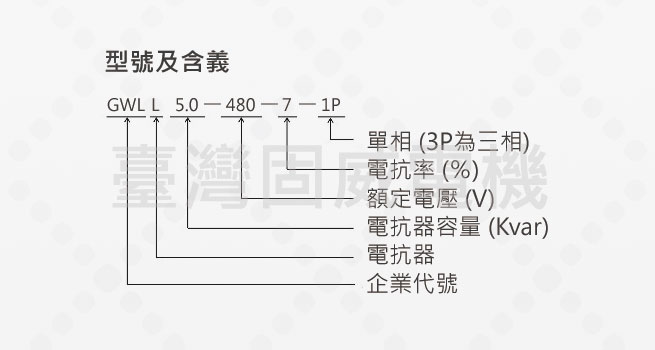

GWLL型，400V系統，三相，XL/XC=7% 匹配電容器電壓480V
| 型號 | 匹配電容 器容量 |
電抗器 容量 |
外型尺寸 L*W*H (mm) |
安裝尺寸 (mm) |
|---|---|---|---|---|
| GWLL0.7-480-7-3P | 10Kvar | 0.7Kvar | 203*140*149 | 120*110, 4-Φ8 |
| GWLL1.05-480-7-3P | 15Kvar | 1.05Kvar | 231*150*168 | 120*105, 4-Φ8 |
| GWLL1.4-480-7-3P | 20Kvar | 1.4Kvar | 231*153*168 | 120*105, 4-Φ8 |
| GWLL1.75-480-7-3P | 25Kvar | 1.75Kvar | 232*170*208 | 120*118, 4-Φ8 |
| GWLL2.1-480-7-3P | 30Kvar | 2.1Kvar | 232*173*208 | 120*118, 4-Φ8 |
| GWLL2.8-480-7-3P | 40Kvar | 2.8Kvar | 270*190*214 | 140*125, 4-Φ10 |
| GWLL3.5-480-7-3P | 50Kvar | 3.5Kvar | 290*185*235 | 140*115, 4-Φ10 |
| GWLL4.2-480-7-3P | 60Kvar | 4.2Kvar | 290*190*234 | 140*115, 4-Φ10 |
| GWLL4.9-480-7-3P | 70Kvar | 4.9Kvar | 295*188*260 | 220*155, 4-Φ10 |
| GWLL5.6-480-7-3P | 80Kvar | 5.6Kvar | 290*195*264 | 140*130, 4-Φ10 |
