產品用途

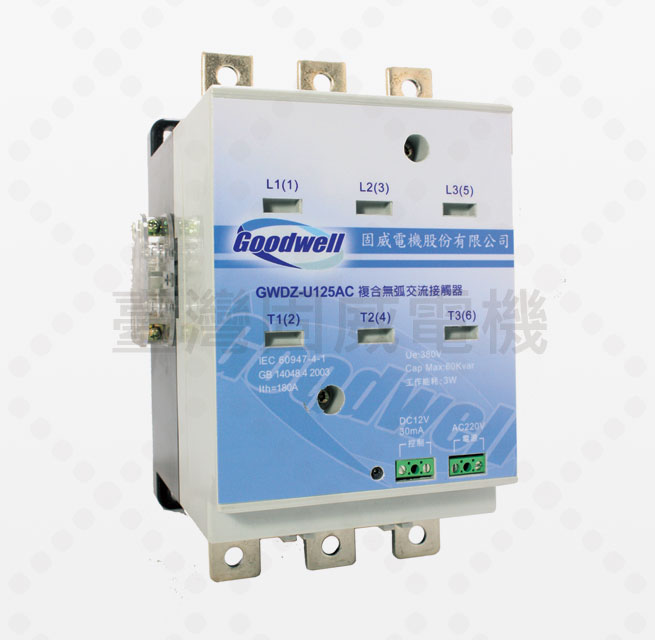

U系列複合接觸器是新一代高性能無湧流、無電弧的接觸器，適用於交流50/60Hz額定工作電壓至1140V的電力系統中，供遠距離頻繁控制接通和斷開電路，適合使用於電機控制、功率因數補償電容的切換、電熱管、路燈及其它負載的開關控制等高要求場合，是替代普通接觸器、真空接觸器、電容接觸器、可控矽電容投切開關及複合開關的理想升級代換產品。
功能簡介
- 安裝地點的海拔高度：不超過2000m
- 環境空氣溫度：– 25°C ~ + 55°C
- 大氣條件：空氣相對濕度不超過95%
- 污染等級：3級
- 安裝類別：III類
- 衝擊與振動：安裝在無顯著搖動、衝擊和振動的地方
- 安裝條件：接觸器安裝面與垂直面傾斜度不大於±5°
主要技術參數
| 電參數 | 三相複合接觸器 | 單相複合接觸器 | ||||||
|---|---|---|---|---|---|---|---|---|
| 型號 | ||||||||
| U | U | U | U | U | U | U | U | |
| 額定工作電流 | - - - | |||||||
| 額定工作電壓 (AC) | 440V | 440V 780V 1350V | 285V 440V 780V 1350V | |||||
| 額定控制電源電壓 | 220V、110V AC (±20％) | |||||||
| 保持電壓 | < 60% Ue | |||||||
| 額定負載容量(KW) | At 380V | At 220V | ||||||
| < 20 | < 30 | < 60 | < 90 | ≤ 15 | ≤ 20 | ≤ 28 | ≤ 45 | |
| 主回路壓降 | 30mv | 50mv | 50mv | 80mv | 30mv | 50mv | 50mv | 50mv |
| 操作頻率 (AC3) | 600次/小時 | |||||||
| 額定電壽命 (AC4) | > 100萬次 | |||||||
| 工作功耗 | 1.8W | 3.0W | 1.8W | 3.0W | ||||
| 電參數 | 三相電容專用 | 單相電容專用 | ||||||
|---|---|---|---|---|---|---|---|---|
| 型號 | ||||||||
| U | U | U | U | U | U | U | U | |
| 額定工作電流 | - - - | |||||||
| 額定工作電壓 (AC) | 440V | 440V 780V 1350V | 260V 440V 780V 1350V | |||||
| 額定發熱電流 | - - - | |||||||
| 電源電壓 | 220V AC | |||||||
| 控制電路電壓 | 12V DC 30mA (選項) (±20%) | |||||||
| 保持電壓 | < 60% Ue | |||||||
| 主回路壓降 | 30mv | 50mv | 50mv | 80mv | 30mv | 50mv | 50mv | 50mv |
| 額定負載容量 (Kvar) | ≤ 30 | ≤ 45 | ≤ 60 | ≤ 100 | ≤ 15 | ≤ 25 | ≤ 35 | ≤ 50 |
| 啟動方式 | 600次/小時 | |||||||
| 額定電壽命 (AC4) | 電晶體脈衝 | |||||||
| 回應速度 | < s , < s (動態補償) | |||||||
| 接通間隔 | > 3s | |||||||
| 電壽命 | > 100萬次 (10萬小時) | |||||||
| 工作功耗 | 1.8W | 3.0W | 2.0W | 2.5W | ||||
- 在主回路電壓為380V的條件下共補的負載容量。
- 在主回路電壓為220V的條件下分補的負載容量。
- 在電容良好放電裝置下再次接通電容的時間間隔；在無放電裝置的條件下，再次接通電容時間間隔由電容放電的速度決定，本複合接觸器內置放電回路在殘壓低於100VDC時開關就可以自動投入。
