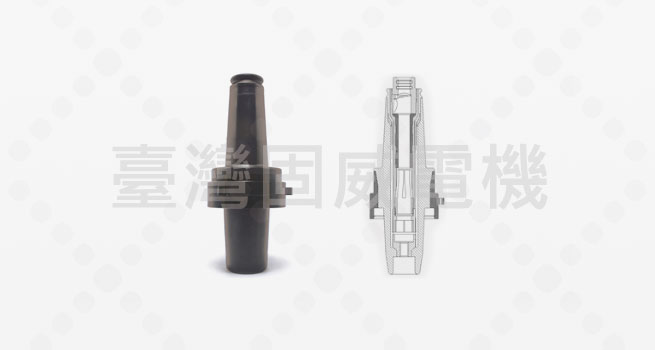

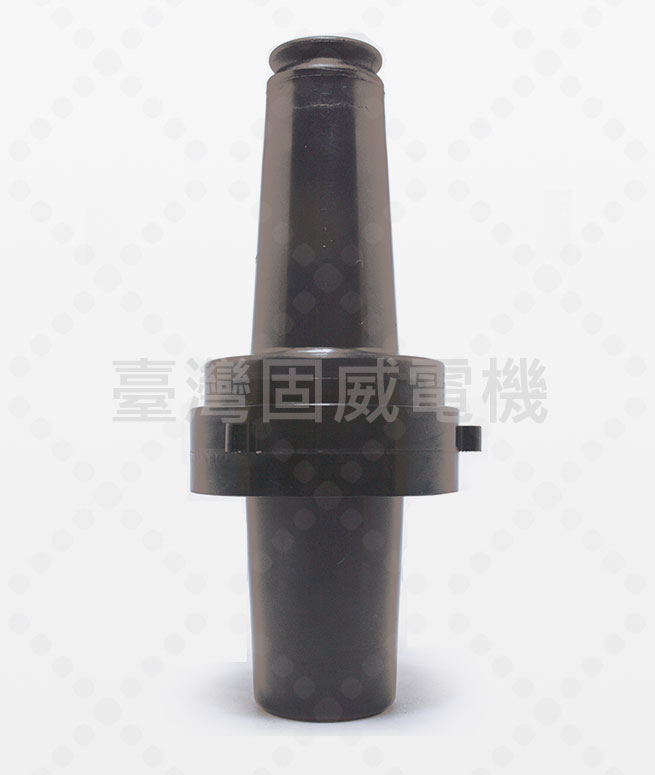

固威電機設計製的負載可切套管插頭適用於變壓器、開關及其它裝有ANSI/IEEE 386之200A高壓套管井之電力設備。套管插頭可用手或輔助扭力工具旋緊插入套管井而不致扭斷套管井內螺栓。
所有套管插頭均依照 ANSI/IEEE Standard 386-2006, Separable Insulated Connector Systems for Power Distribution Systems above 600 Volts. 之標準測試其局放、工頻交流耐壓、雷擊電壓與熱循環負載等功能。
技術指標
| 額定電壓與電流值 | 15kV Class | 25kV Class |
|---|---|---|
| 適用配電系統電壓 | ||
| 最高：相對相 | 14.4kV | 26.3kV |
| 最高：相對地 | 8.3kV | 15.2kV |
| 耐電壓 | ||
| 交流：50Hz or 60Hz, 60秒 | 34kV | 40kV |
| 直流：15分鐘 | 53kV | 78kV |
| 耐雷擊電壓 | ||
| 1.2 x 50μs 全波、峰值 | 95kV | 125kV |
| 電暈消失基準 | ||
| 電壓/最大放電量 | 11kV/3pc 以下 | 19kV/3pc 以下 |
| 最大連續負載電流 | 200AMP | |
| 耐對稱暫態電流 | 10kA sym. For 10 cycles (0.17s) | |

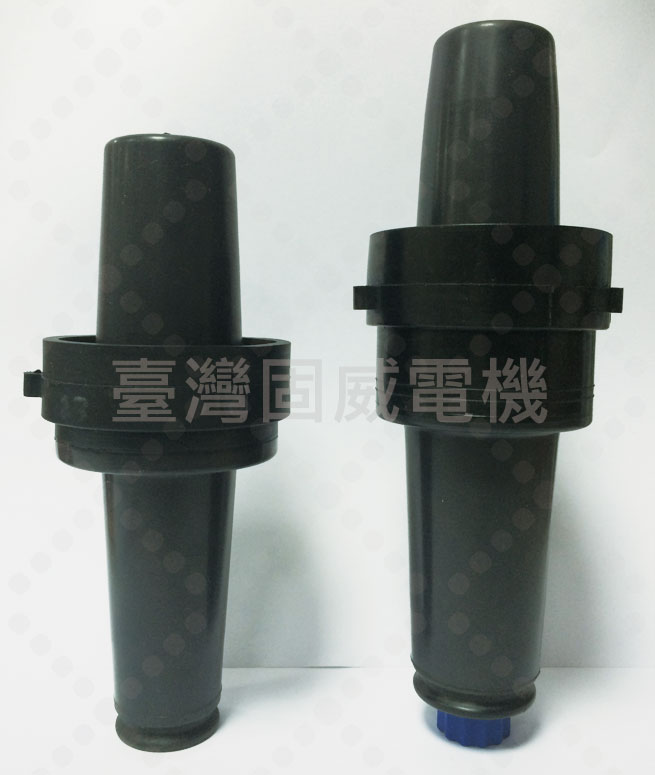

| 型號 | GW-LBI120 | GW-LBI220 |
